土工膜施工流程

HDPE施工流程

一、工序流程

●基础开挖

●做湖底砂浆保护层（H20-30mm）

●削坡、密实与平整

●复合土工膜与垂直挡水墙粘贴

●基面平整、清除、工序交接

●水下水管口的密封止水

●复合土工膜铺设与焊接

●工序交接

●焊接与修补质量验收

●竣工验收

二、工程概况

1、高设计水位：0.6m左右。

2、防水施工总面积约800㎡。

3、陶粒砖砌筑挡水墙。

4、水下设有崩坑。

三、主要防水材料

1、复合土工膜卷材，规格为：50*4m；150g/㎡/0.5mm/150g/㎡。

2、GB橡胶止水条。

四、基础条件

1、基础造形和开挖后，须进行削坡，平整碾压或夯实处理。扰动土质的置换与回填，应分层洒水碾压或夯实，每层厚度≯400mm。壹吧柒，陆五、五七，三六东方八六。

2、清除基础表面裸露的具有刺破隐患的物质，如砖、石、瓦块；玻璃和金属碎屑；树枝、植物根茎等。 清理场内有障碍物，提供必须的铺设施工条件。

3、周边挡水墙、泵坑、桥梁基础，以及水下管口的安装和预留等工作，必须在复合土工膜施工前结束。

五、焊接与铺设技术

1、焊接技术

①焊道搭接宽度：80~100mm；平面和垂直面的自然褶皱分别为：5%~8%；预留伸缩量：3%~5%；边角料剩余量：2%~5%。

②热熔焊接工作温度280~300℃；行进速度2~3m/min；焊接形式为双焊道。

③破损部位修复方法，裁剪规格相同的材料，热熔粘补，聚乙烯胶密封。

④焊道处无仿布的连接，采用机械缝合。

⑤水下管口的密封止水，采用GB橡胶止水条密封，金属包扎并防腐处理。

2、铺设技术

①复合土工膜铺设和展开方向，由E向W或由W向E进行，每幅铺设长度中，包括两侧挡水墙高度一次完成。

②铺设顺序，自渠道轴线向S、N两侧推进。

③施工工序，先做湖底复合土工膜的砂浆保护层（20-30mm），再做与垂直挡水墙的粘贴。

④复合土工膜与挡水墙的粘贴工艺。将粘接剂涂刷在复合土工膜与挡墙的粘贴面上，干燥静置时间约5分钟，然后进行粘贴、挤压、佛平。粘接剂由沥青乳胶涂料、水泥、水拌合而成。粘贴完毕，在水位线以上钎钉锚固，并做防水、防腐处理。

六、质量验收

1、复合土工膜的材质与施工执行国家质量技术监督局发布的聚乙烯土工膜，复合土工膜国家标准。

2、施工质量验收，分为施工单位自检，承包单位抽检等内容。

3、焊接质量检验，采用“充气压力法”，破损修复用“目测法”，充气压力检测指标为0.06Mpa。

4、质量验收过程包括，工序交接程序，竣工验收等内容。

5、人工湖正常渗漏量：≤15mm/24h（含季节蒸发损失量）。

七、施工进度

1、日功效，一台机组每日按施工面积为2000~2500㎡。

2、计划工期为3日。

八、建议

1、加强复合土工膜成品的防护和管理，提高相关施工人员的防水意识，对于工程质量，按期投入正常运行。具有十分重要的意义。

2、建议由承包方通知并派专人监管，与防水材料相关的施工人员，发现复合土工膜破损，要及时通报防水施工人员修补。

3、复合土工膜须防止粘上油污，否则会降低粘接强度。贮存和保护《见土工膜施工方法简介》。

4、建议本工程注意如下环节：

①复合土工膜焊接为成品后，必须先做湖底砂浆保护层。

②桥梁基础防水，采用钢筋穿膜焊接法，用砂浆保护层防止电焊时所造成的质量隐患。

③复合土工膜与墙面的粘贴，须防止大面积空鼓的出现

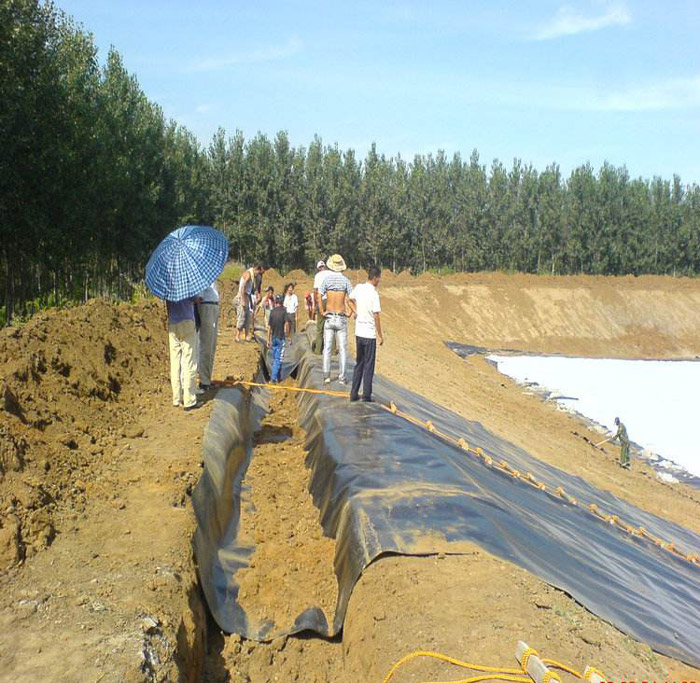

铺设

1. 铺设HDPE土工膜前应由土建工程相应的合格验收证明文件。

2. HDPE土工膜裁切之前，应该准确丈量其相关尺寸，然后按实际裁切，一般不宜按图示尺寸裁切，应逐片编号，详细记录在专用表格上。

3. 铺设HDPE土工膜时应力求焊缝少，在质量的前提下，尽量节约原材料。同时也容易质量。

4. 膜与膜之间接缝的搭接宽度一般不小于10cm，通常就使焊缝排列方向平行于大坡度，即沿坡度方向排列。

5. 通常在拐角及畸形地段，应是接缝长度尽量减短。除特殊要求外，在坡度大于1：6的斜坡上距顶坡或应力集中区域1.5米范围内，尽量不设焊缝。

6. HDPE土工膜在铺设中，应避免产生人为褶皱，温度较低时，应尽量拉紧，铺平。

7. HDPE土工膜铺设完成后，应尽量减少在膜面上行走、搬动工具等，凡能对防渗膜造成危害的物件，均不应放在膜上或携带在膜上行走，以免对膜造成意外损伤。

焊接

1.热锲焊机焊接工序分为：调节压力 设定温度 设定速度 焊缝搭接检查 装膜入机 启动马达 加压焊接。

2.接缝处不得有油污、灰尘，HDPE土工膜的搭接段面不应夹有泥沙等杂物，当有杂物时必须在焊接前清理干净。

3.每天焊接开始时，必须在现场先试焊一条0.9mm×0.3mm的试样,搭接宽度不小于10cm,并用拉力机现场进行剥离和剪切试验,试样合格后,便可用当时调整好的速度、压力、温度进行正是焊接。试样上需标明日期、时刻、环境温度。热锲焊机在焊接过程中，需随时注意焊机的运行情况，要根据现场的实际情况对速度和温度进行微调。

4.焊缝要求整齐、美观、不得有滑焊、跳走现象。

5.在遇上土工膜长度不够时，需要长向拼接，应先把横向焊缝焊好，再焊纵缝，横向焊缝相距大于50cm，应成T字型，不得十字交叉。

6.相邻土工膜焊缝应尽量错缝搭接，膜块间形成的结点，应为T字型，尽量减少十字型，纵模向焊缝交点处应用挤压焊机加强。

7.焊膜时不许压出死折，铺设HDPE土工膜时，根据当地气温变化幅度和HDPE土工膜性能要求，预留出温度变化引起的伸缩变形量。

8.当手提焊机的温度控制所指示的焊机温度低于200℃时，要用干净的布或棉纱掸掉再焊，必要时应重新打磨，切忌用手擦试。

9.当接缝处有结露、潮湿、泥沙等影响时，处理后再进行焊接。

10.在下雨期间或接缝有潮气、露水、或者大沙的情况下不能进行焊接，但采取防护措施是除外。

11.温度低于5℃时，按照规范要求不应施工，如果必须施工的话，焊接前应对焊机进行预热处理。

12.挤压焊接机在焊接过程中，应该经常检查枪头的滑块，磨损较严重时应及时更换滑块，以免损伤膜面。

13.土工膜在焊接时应该采用稳压性能好的发电机供电，在特殊情况下采用当地用电时，必须使用稳压器。

特殊处理

1、边坡交汇处即坝坡拐弯处：铺设和焊接均属特殊情况，要根据实际状况特殊裁剪，方能使土工膜紧贴坝坡基地，否则，会造成“悬空”或“起鼓”现象。

施工要点：在此区域内，操作人员要精心测量，把土工膜裁剪成上宽下窄的倒梯形。

2、库区的边坡与库底的交汇处，此处在设计上多有盲沟。

施工要点：先把土工膜顺着坝面铺设在距盲沟1.5米远以外处

再与库底膜相连；相邻两幅的焊接是：先焊接好后，再压往盲沟内。

3、坝管与土工膜的连接（见示意图）：先把HDPE土工膜根据渗沥液穿坝管的直径大小裁剪成喇叭状的管套，分成6-8小片，然后把管套由大到小的先后顺序套进穿坝管，再适宜地调整好管套的位置并用热风焊枪临时固定，管套不能有悬空的部位。后把管套的大小套口焊接在HDPE土工膜和渗沥液穿坝管上，并用不锈钢箍加固。
